点击图片查看原图

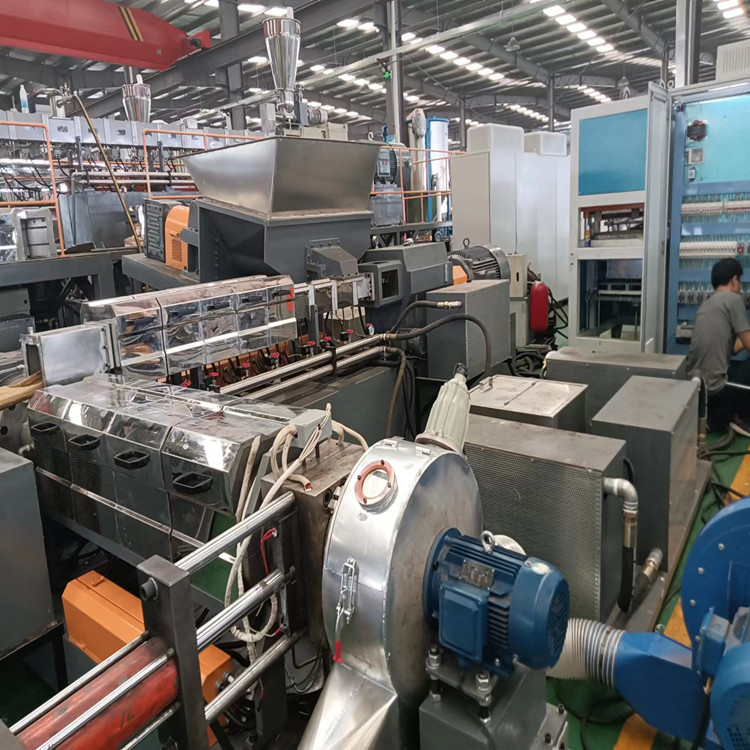

氢氧化镁母粒生产线_氢氧化镁母粒生产线_佳德 通常由聚烯烃共混树脂加阻燃填充剂氢氧化铝、氢氧化镁和一些为了提高耐热寿命而添加的适量抗氧剂组合而成。有时为了降低其燃烧时的发烟量，还加入了一些发烟抑制剂，如钒、镍、钼、铁、硅、氮系化合物。其阻燃机理为：燃烧时，阻燃填充剂氢氧化铝、氢氧化镁会释放出结晶水，吸收大量热量;与此同时，脱水反应会产生大量水蒸汽，它可以稀释可燃性气体，从而阻止燃烧，另外会在材料表面形成一层不熔不燃的氧化物硬壳，阻断了高聚物与外界热氧反应的通道，终材料阻燃、自熄。要具有较好的阻燃性，配方中氢氧化铝、氢氧化镁必须有较大的填充量，通常要达到150份以上，而大量的无机阻燃剂填充必将导致材料在物理机械性能、电气性能和挤塑工艺性能方面大大劣化。为了解决其阻燃性和物理机械等性能方面的平衡，使材料能充分满足终使用的技术要求，常用的方法有：一方面对聚烯烃材料进行改性、接枝，以提高聚烯烃材料氢氧化镁母粒生产线_氢氧化镁母粒生产线_佳德极性;另一方面是对无机阻燃剂的表面进行化学改性，通常用偶联剂处理。不能作为判断材料氢氧化镁母粒生产线_氢氧化镁母粒生产线_佳德阻燃性的唯一指标，材料自熄性的考核似乎更能贴切地衡量材料的阻燃性能。例如聚氯乙烯或含卤阻燃聚烯烃氧指数只要达到portant; letter-spacing: normal; background-color: rgb(255,255,255); text-indent: 0px; font-variant-ligatures: normal; font-variant-caps: normal; -webkit-text-stroke-width: 0px; text-decoration-style: initial; text-decoration-color: initial">30左右，用其做为绝缘截面为0.5mm2的电线即可通过UL标准中的VW-1燃烧试验，而低烟无卤阻燃聚烯烃材料氧指数即使达到34以上，也未必能满足VW-1燃烧要求。用碳酸钙和聚硅氧烷作阻燃剂的无氢氧化镁母粒生产线_氢氧化镁母粒生产线_佳德用UL 94中的V-0等级来考核无卤材料的自熄性，作为对氧指数考核指标的补充。现在在阻燃指标方面，有一种更为接近实际燃烧性能的锥体量热计法越来越受到人们的关注，该方法可对材料燃烧时的着火时间、发热速度、总发热量等燃烧参数进行定量评价。经实验表明，发热速度越大的无卤材料，
